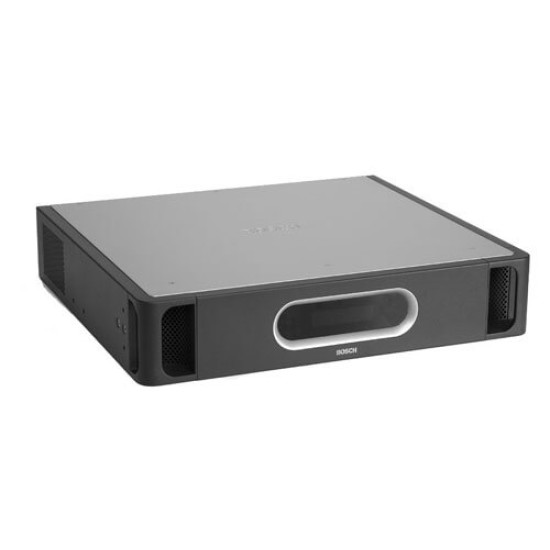

Amplificateur de base BOSCH PRS-xBxxx

Le PRS-xBxxx est la série d'amplificateurs de puissance de base du système Bosch Praesideo, conçue pour fournir une amplification audio stable et fiable pour les systèmes PA/VA et EVAC conformes aux normes IEC 60849.

Les amplificateurs utilisent une technologie de classe D à haut rendement associée à des alimentations à découpage SMPS, réduisant ainsi les pertes d'énergie, limitant la production de chaleur et permettant un fonctionnement stable même à haute température. Tous les modèles de la série sont compatibles avec l'alimentation secteur et une batterie de secours de 48 V CC, avec commutation automatique en cas de coupure de courant, garantissant ainsi la continuité de service du système en cas d'urgence.

Le PRS-xBxxx ne se connecte pas directement au réseau Praesideo, mais s'y intègre via l'interface multicanaux PRS-16MCI, qui assure la transmission des signaux audio réseau et les fonctions de contrôle et de surveillance. Grâce à cette interface, l'amplificateur peut surveiller son état de fonctionnement, son alimentation électrique et les erreurs système, ainsi que les lignes et les haut-parleurs, conformément aux exigences du système EVAC.

Chaque canal d'amplification est équipé d'un transformateur de sortie intégré pour les systèmes d'enceintes 70 V et 100 V, ainsi que de deux sorties enceintes indépendantes (groupe A et groupe B) compatibles avec le câblage en boucle de classe A. Cette conception permet une redondance des lignes d'enceintes ou des canaux : un canal de l'amplificateur peut servir d'amplificateur de secours pour un autre, ce qui améliore la sécurité et la disponibilité du système.

Outre l'audio réseau, l'amplificateur offre également des entrées audio analogiques locales pour les sources de signaux de faible priorité, avec la possibilité de régler le volume individuellement pour chaque canal. En l'absence de connexion réseau, l'appareil peut fonctionner en mode autonome.

De plus, l'amplificateur est doté de circuits de protection complets contre les surcharges, les courts-circuits et les surchauffes. Lorsque la température interne atteint un seuil critique, l'étage de puissance s'arrête automatiquement et le voyant d'anomalie en façade s'allume, permettant ainsi aux opérateurs de détecter et de résoudre rapidement le problème.

Cet appareil est conçu pour une installation en rack 19 pouces, 2U de hauteur, et convient aux panneaux de contrôle professionnels de sonorisation et d'évacuation d'urgence. Avec une large gamme de puissances allant de 60 W à 500 W, la série PRS-xBxxx répond avec flexibilité aux besoins de systèmes de différentes tailles, des petits espaces aux grands projets tels que les usines, les centres commerciaux, les hôpitaux, les aéroports et les immeubles de bureaux.

Caractéristiques principales

• Amplificateur de puissance de classe D à haut rendement, fonctionnement stable, faible dégagement de chaleur.
• Alimentation à découpage SMPS, faible courant de démarrage, adaptée aux systèmes d'évacuation.
• Fonctionne sur secteur et sur batterie de secours 48 V CC, avec allumage/extinction automatique en cas de panne de courant.
• Transformateur de sortie intégré 70 V / 100 V pour systèmes de haut-parleurs distribués.
• Sorties haut-parleurs A/B indépendantes pour chaque canal, prenant en charge le câblage en boucle de classe A et la redondance.
• Isolation complète des canaux, permettant une configuration d'amplificateurs redondants.
• Connectivité et surveillance via l'interface multicanal PRS-16MCI.
• Surveillance de l'alimentation électrique, de l'amplificateur et de la sortie haut-parleur (lors de l'utilisation du PRS-16MCI) - conforme à la norme IEC 60849.
• Protection contre les surcharges, les courts-circuits et les surchauffes ; arrêt automatique en cas de dysfonctionnement.
• Montage en rack 19" (2U), adapté aux panneaux de contrôle professionnels PA/EVAC.

Spécifications techniques

Aperçu

• Technologie d'amplification : Classe D.
• Norme EVAC : IEC 60849 / BS 5839-8.
• Applications : PA/VA, EVAC, systèmes Presideo.

Alimentation

• Tension CA : 115 / 230 V CA ±10 %, 50/60 Hz.
• Alimentation de secours par batterie : 48 V CC (-10 % à +20 %).
• Commutation d'alimentation : CA automatique ↔ Batterie.

Configuration et alimentation

• PRS-1B500 : 1 × 500 W.
• PRS-2B250 : 2 × 250 W.
• PRS-4B125 : 4 × 125 W.
• PRS-8B060 : 8 × 60 W.

Sortie haut-parleur

• Tension des haut-parleurs : 70 V / 100 V (sélectionnable individuellement par canal).
• Sortie : Groupe A et Groupe B (par canal).
• Support : Câblage en boucle pour haut-parleurs de classe A.

Impédance de charge (par canal)

• PRS-1B500 : 20 Ω (100 V) / 10 Ω (70 V).
• PRS-2B250 : 40 Ω (100 V) / 20 Ω (70 V).
• PRS-4B125 : 80 Ω (100 V) / 40 Ω (70 V).
• PRS-8B060 : 160 Ω (100 V) / 80 Ω (70 V).

Performance audio

• Gamme de fréquences :
  • 60 Hz - 19 kHz (-3 dB).
  • PRS-8B060 : 80 Hz - 19 kHz.
• Distorsion harmonique totale (THD) : < 0,3 % à 1 kHz (50 % de puissance).
• Rapport signal/bruit : > 85 dB (tonalité pilote désactivée).
• Fréquence de coupure : -70 dB à 1 kHz.

Connectivité et contrôle

• Entrée audio locale : 0 dBV (symétrique).
• Contrôle du volume audio local : par canal.
• Connexion PRS-16MCI : RJ45 (par canal).
• Bornes : haut-parleur, audio local, entrée amplificateur de rechange.

Protection et surveillance

• Protection contre les surcharges.
• Protection contre les courts-circuits.
• Protection contre la surchauffe (arrêt de l'étage de puissance).
• Surveillance de l'alimentation secteur, de la batterie et de l'état de l'amplificateur.

Dimensions et environnement

• Dimensions (H x L x P) : 88 × 483 × 400 mm (rack 19 pouces, 2U)
• Poids:
  • PRS-1B500 : 12 kg.
  • PRS-2B250 : 14 kg.
  • PRS-4B125 : 15 kg.
  • PRS-8B060 : 13,7 kg.
• Température de fonctionnement : -5 °C à +55 °C.
• Humidité : 15 % - 90 % (sans condensation).
